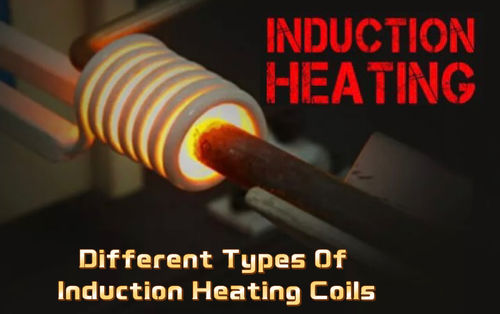

इंडक्शन हीटिंग कॉइल: इसके बारे में आपको जो चीजें जानने की जरूरत है
धीरे-धीरे, इंडक्शन हीटिंग कई उद्योगों में पारंपरिक हीटिंग सिस्टम की जगह ले रहा है।आखिरकार, यह प्रदूषण मुक्त, स्थानीयकृत, सुसंगत और सटीक हीटिंग प्रदान करता है।
हालाँकि, अधिकांश लोग यह नहीं जानते हैं कि इंडक्शन कॉइल का डिज़ाइन हीटिंग दक्षता को प्रभावित करता है।
इंडक्शन सिस्टम के एक अनिवार्य तत्व के रूप में, हीटिंग इंडक्शन कॉइल प्रत्यावर्ती धारा को विद्युत चुम्बकीय क्षेत्र में परिवर्तित करता है और वर्कपीस को गर्म करने के लिए कार्य करता है।यह आमतौर पर तांबे की ट्यूब से बना होता है, और विशेष मामलों में, इसे तांबे की प्लेट से बनाया जा सकता है, और फिर कूलिंग पाइप या तांबे की छड़ से वेल्ड किया जाता है और इसी संरचनात्मक भागों में बनाया जाता है।
कॉइल का आकार भागों की हीटिंग सतह के आकार पर आधारित होना चाहिए।वर्कपीस के आकार के अनुसार, इंडक्शन कॉइल का मूल आकार रिंग, सोलनॉइड, आयताकार, कॉपी किए गए आकार, पैनकेक कॉइल या अनियमित आदि के रूप में निर्धारित किया जाता है।
इंडक्शन हीटिंग के लिए लोग कॉइल की एक विस्तृत श्रृंखला का उपयोग कर रहे हैं।इन कॉइल्स में अलग-अलग ताप व्यवहार और अनुप्रयोग होते हैं।आइए कुछ सामान्य इंडक्शन कॉइल प्रकारों के बारे में जानें।
सिंगल-टर्न कॉइल को सॉलिड इंडक्टर के रूप में भी जाना जाता है।यह कॉइल वर्कपीस को एक संकीर्ण बैंड के साथ गर्म करता है।इसके अलावा कॉइल वर्कपीस की लंबाई को स्कैन कर सकती है।
आंतरिक कॉइल अपने अद्वितीय डिजाइन के लिए जाना जाता है।कुंडल छिद्रों की आंतरिक सतह को गर्म कर सकता है।कॉइल का डिज़ाइन यह सुनिश्चित करता है कि छिद्रों की सतह से कुल दूरी कम हो, इष्टतम गर्मी छिद्रों तक पहुँचने में मदद करती है।
मल्टी-टर्न हेलिकल या सोलनॉइड कॉइल एक प्रसिद्ध इंडक्शन कॉइल है जिसमें कई मोड़ होते हैं।ये मोड़ हीटिंग पैटर्न की लंबाई को व्यक्त करते हैं।
बहु-स्थिति हेलिकल कॉइल एक पूर्ण ताप प्रक्रिया के लिए उपयुक्त हैं।इस कॉइल में कई पद हो सकते हैं।फिर भी, आठ पद तक व्यावहारिक हैं।
इन कॉइल का उपयोग रोटरी टेबल पर किया जाता है।वे ऑपरेटर को मल्टीस्टेप असेंबली प्रक्रिया में एक चरण पर कब्जा करने में मदद करते हैं।
ऑपरेटर इस कॉइल का उपयोग तब करते हैं जब किसी वर्कपीस को केवल एक तरफ से गर्म करने की आवश्यकता होती है।आम तौर पर, यह सपाट सतह धातुओं के लिए उपयुक्त है।इसके अलावा, पैनकेक कॉइल केंद्र से एक छोटे, संकीर्ण बैंड को गर्म कर सकता है।
एक हेयरपिन कॉइल सिंगल या मल्टीपल-टर्न कॉइल हो सकती है।आम तौर पर, यह आपको लंबे और पतले हिस्सों को गर्म करने में मदद करता है।ऑपरेटर्स इसका उपयोग चलती स्टील या एल्यूमीनियम को गर्म करने के लिए भी करते हैं।
कुण्डली का सबसे प्रमुख भाग हैप्रेरण हीटिंग उपकरण.इसकी डिजाइन और गुणवत्ता निर्धारित करती है कि वर्कपीस को कितनी प्रभावी ढंग से गर्म किया जाएगा।
एक इंडक्शन कॉइल एक कॉइल के आकार में कॉपर ट्यूबिंग है।कॉपर ट्यूब में कितने मोड़ हैं, इसके आधार पर कॉइल को हेलिकल या सोलनॉइड-वाउंड कॉइल कहा जाता है।
जब बिजली की आपूर्ति कॉइल से होकर गुजरती है, तो यह एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करती है।यह एसी (अल्टरनेटिव करंट) के प्रवाह के कारण होता है।
यह वैकल्पिक विद्युत चुम्बकीय क्षेत्र वर्कपीस में एक प्रेरित धारा उत्पन्न करता है।और यह धारा वर्ग R हानियों के कारण ऊष्मा उत्पन्न करती है।
वर्कपीस से कितना करंट गुजरता है यह कॉइल की ईएमएफ तीव्रता पर निर्भर करता है।इस ऊर्जा हस्तांतरण को एडी करंट इफेक्ट या ट्रांसफॉर्मर इफेक्ट कहा जाता है।
