अधिकतम उत्पादकता घरेलू और हाथ के औजारों के लिए औद्योगिक प्रेरण ताप उपकरण
इंडक्शन हीटिंग कैसे काम करता है:
जब एक ट्रांसफॉर्मर के प्राथमिक पर एक वैकल्पिक विद्युत प्रवाह लागू होता है, तो एक वैकल्पिक चुंबकीय क्षेत्र बनाया जाता है।के अनुसारफैराडे का नियम,यदि ट्रांसफार्मर का द्वितीयक चुंबकीय क्षेत्र के भीतर स्थित है, तो एक विद्युत प्रवाह प्रेरित होगा।
|
राइट फिगर में दिखाए गए एक बेसिक इंडक्शन हीटिंग सेटअप में, एक ठोस अवस्था आरएफ बिजली की आपूर्ति एक प्रारंभ करनेवाला (अक्सर एक तांबे का तार) के माध्यम से एक एसी करंट भेजती है, और गर्म होने वाला हिस्सा (वर्कपीस) प्रारंभ करनेवाला के अंदर रखा जाता है।प्रारंभ करनेवाला ट्रांसफार्मर प्राथमिक के रूप में कार्य करता है और गर्म होने वाला हिस्सा शॉर्ट सर्किट सेकेंडरी बन जाता है।जब एक धातु का हिस्सा प्रारंभ करनेवाला के भीतर रखा जाता है और चुंबकीय क्षेत्र में प्रवेश करता है, तो भाग के भीतर एड़ी धाराओं को प्रसारित करने के लिए प्रेरित किया जाता है।
जैसा कि निम्नलिखित चित्र में दिखाया गया है, ये भँवर धाराएँ धातु की विद्युत प्रतिरोधकता के विरुद्ध प्रवाहित होती हैं, जिससे भाग और प्रारंभ करनेवाला के बीच किसी भी सीधे संपर्क के बिना सटीक और स्थानीय गर्मी पैदा होती है।यह हीटिंग चुंबकीय और गैर-चुंबकीय दोनों भागों के साथ होता है, और इसे अक्सर "जूल प्रभाव" के रूप में संदर्भित किया जाता है, जौल के पहले कानून का जिक्र करते हुए - एक वैज्ञानिक सूत्र एक कंडक्टर के माध्यम से पारित विद्युत प्रवाह द्वारा उत्पादित गर्मी के बीच संबंध व्यक्त करता है।
|
दूसरे, हिस्टैरिसीस के माध्यम से चुंबकीय भागों के भीतर अतिरिक्त गर्मी उत्पन्न होती है - आंतरिक घर्षण जो तब उत्पन्न होता है जब चुंबकीय भाग प्रारंभ करनेवाला से गुजरते हैं।चुंबकीय सामग्री स्वाभाविक रूप से प्रारंभ करनेवाला के भीतर तेजी से बदलते चुंबकीय क्षेत्रों के लिए विद्युत प्रतिरोध प्रदान करती है।यह प्रतिरोध आंतरिक घर्षण पैदा करता है जो बदले में गर्मी पैदा करता है।
सामग्री को गर्म करने की प्रक्रिया में, प्रारंभ करनेवाला और भाग के बीच कोई संपर्क नहीं होता है, और न ही कोई दहन गैसें होती हैं।गरम की जाने वाली सामग्री को बिजली की आपूर्ति से पृथक सेटिंग में स्थित किया जा सकता है;एक तरल में डूबा हुआ, अलग-थलग पदार्थों से ढका हुआ, गैसीय वातावरण में या यहाँ तक कि एक निर्वात में।
प्रेरण हीटर बिजली की आवश्यकता:
|
इंडक्शन हीटर पावर की आवश्यकता निम्नलिखित कारकों पर निर्भर करती है:
|
|||
| » |
वर्कपीस का द्रव्यमान
|
» | वर्कपीस के भौतिक गुण |
| » |
आपको आवश्यक तापमान वृद्धि
|
» | ताप समय की आवश्यकता है |
| » |
कुंडल डिजाइन की प्रभावशीलता
|
» | व्यापक पूर्ण लोड डिजाइन |
| » |
हीटिंग प्रक्रिया के दौरान कोई भी गर्मी का नुकसान
|
||

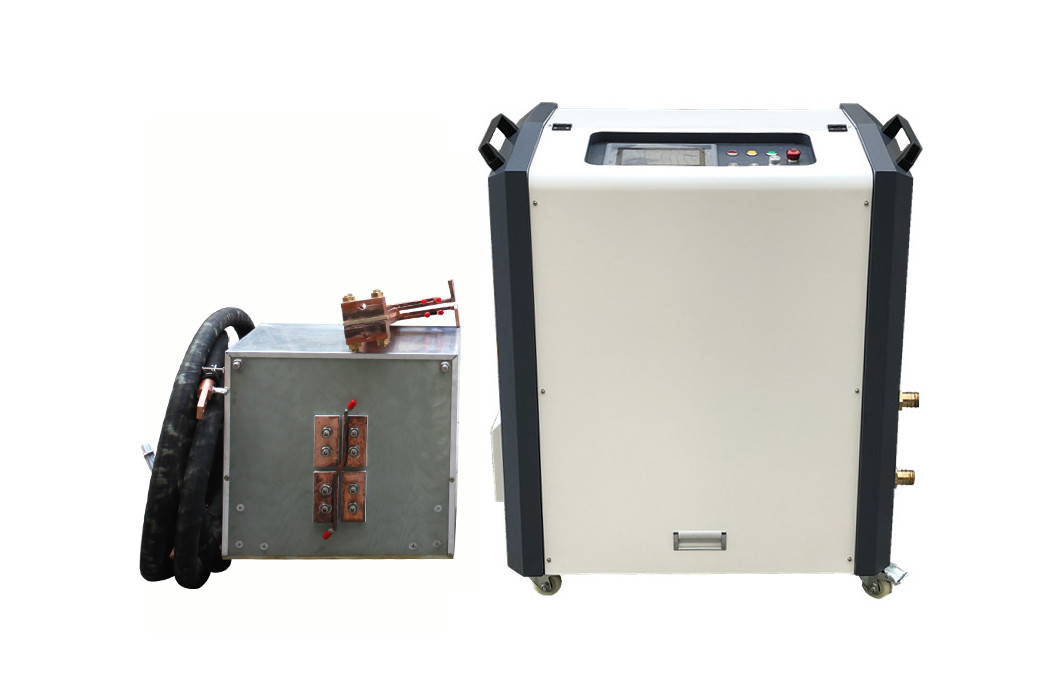

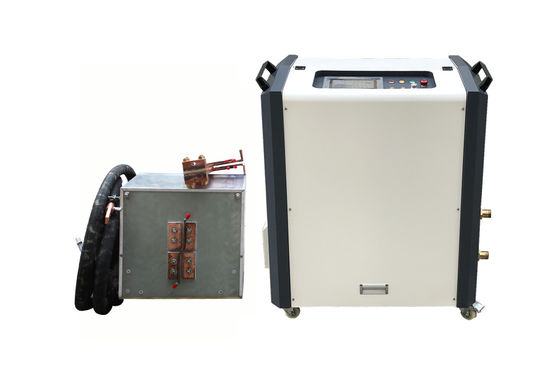

इंडक्शन हीटर के तकनीकी पैरामीटर:
| नमूना | GYHD-40AB (तीन चरण) |
| काम शक्ति | 340 वी-430 वी |
| अधिकतम इनपुट करंट | 60ए |
| अधिकतम उत्पादन शक्ति | 40 किलोवाट |
| उतार-चढ़ाव की आवृत्ति | 80-200 किलोहर्ट्ज़ |
| ठंडा पानी की प्रवाह दर | 0.15-0.3एमपीए 7.6एल/मिनट |
| पानी का तापमान संरक्षण बिंदु | 40सी |
| उत्पाद का आकार | मुख्य :940x580x1020 मिमी |
| ट्रांसफॉर्मर: 671x400x560 मिमी | |
| शुद्ध वजन | मुख्य : 115 किग्रा |
| ट्रांसफार्मर : 50 किग्रा |
घरेलू और हाथ उपकरण में आवेदन:
घरेलू और हाथ उपकरण उद्योगों के उत्पाद हर दिन हमारे लिए काम आसान बनाते हैं।इन उद्योगों में चाकू, फावड़े, आरी, हथौड़े और पेंचकस जैसे विभिन्न प्रकार के औजारों का डिजाइन और निर्माण शामिल है।
उपकरण निर्माण प्रक्रियाएं जैसे हीट ट्रीटमेंट, स्ट्रेस रिलीविंग, ब्रेजिंग, सोल्डरिंग, श्रिंक फिटिंग, मेटल टू प्लास्टिक इंसर्शन और वेल्डिंग से पहले प्रीहीटिंग।
