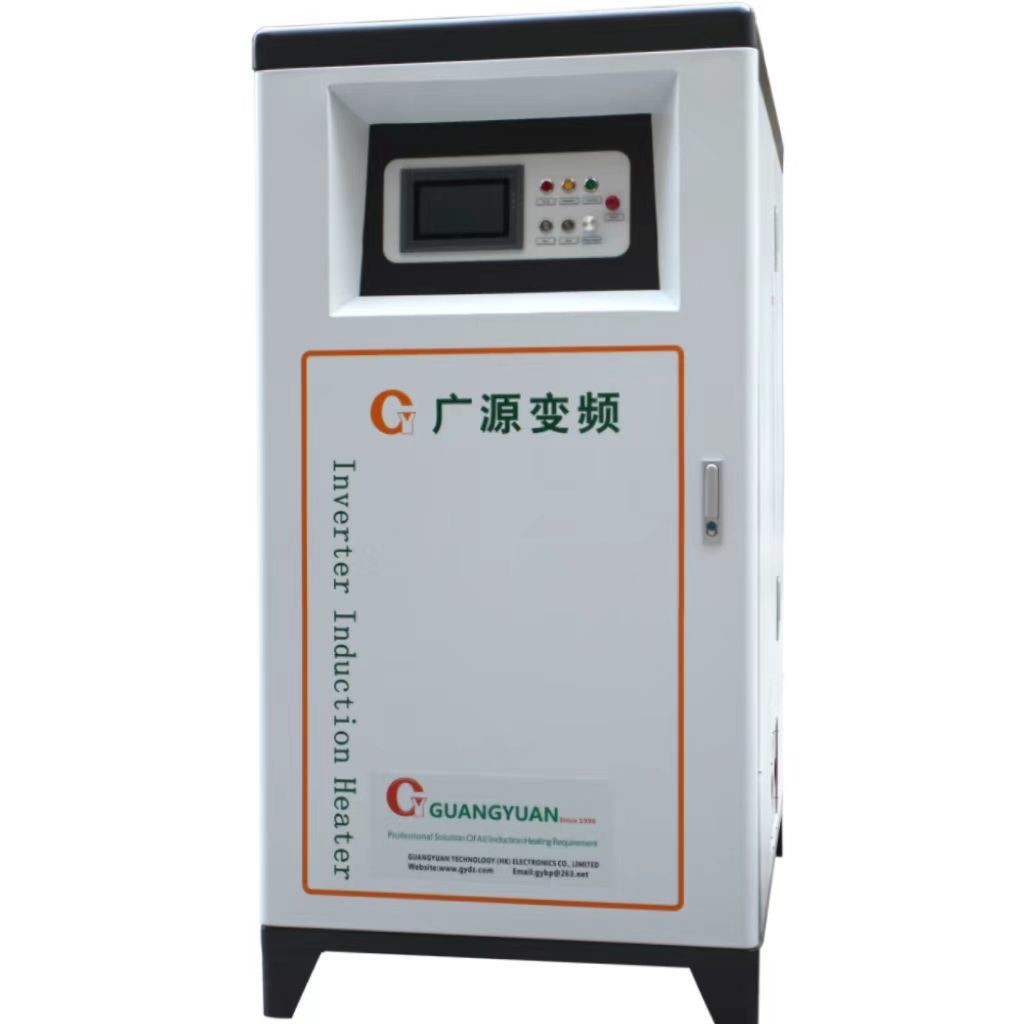

तेल और गैस उद्योग के लिए तापमान नियंत्रण औद्योगिक प्रेरण ताप उपकरण
इंडक्शन हीटिंग कैसे काम करता है:
फ़्रीक्वेंसी रूपांतरण इलेक्ट्रोमैग्नेटिक इंडक्शन हीटिंग या शॉर्ट के लिए इंडक्शन हीटिंग, विद्युत आवृत्ति बिजली की आपूर्ति को विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर विशिष्ट श्रेणी में परिवर्तित करके धातु सामग्री को गर्म करने की एक विधि है।यह मुख्य रूप से धातु के गर्म काम, गर्मी उपचार, वेल्डिंग और पिघलने पर लागू होता है।
इंडक्शन हीटिंग सिस्टम के मूल घटकों में इंडक्शन कॉइल, एसी पावर स्रोत और काम के टुकड़े शामिल हैं।इंडक्शन कॉइल को अलग-अलग गर्म वस्तुओं के अनुसार अलग-अलग आकृतियों में गढ़ा जा सकता है।कॉइल पावर स्रोत से जुड़ा है जो कॉइल के लिए प्रत्यावर्ती धारा प्रदान करता है।कुंडली द्वारा धारण की जाने वाली प्रत्यावर्ती धारा हीटिंग के लिए आवश्यक एड़ी प्रवाह का उत्पादन करने के लिए काम के टुकड़ों से गुजरने वाला एक वैकल्पिक चुंबकीय क्षेत्र बना सकती है।
राइट फिगर में दिखाए गए एक बेसिक इंडक्शन हीटिंग सेटअप में, एक ठोस अवस्था आरएफ बिजली की आपूर्ति एक प्रारंभ करनेवाला (अक्सर एक तांबे का तार) के माध्यम से एक एसी करंट भेजती है, और गर्म होने वाला हिस्सा (वर्कपीस) प्रारंभ करनेवाला के अंदर रखा जाता है।प्रारंभ करनेवाला ट्रांसफार्मर प्राथमिक के रूप में कार्य करता है और गर्म होने वाला हिस्सा शॉर्ट सर्किट सेकेंडरी बन जाता है।जब एक धातु का हिस्सा प्रारंभ करनेवाला के भीतर रखा जाता है और चुंबकीय क्षेत्र में प्रवेश करता है, तो भाग के भीतर एड़ी धाराओं को प्रसारित करने के लिए प्रेरित किया जाता है।
जैसा कि निम्नलिखित चित्र में दिखाया गया है, ये भँवर धाराएँ धातु की विद्युत प्रतिरोधकता के विरुद्ध प्रवाहित होती हैं, जिससे भाग और प्रारंभ करनेवाला के बीच किसी भी सीधे संपर्क के बिना सटीक और स्थानीय गर्मी पैदा होती है।यह हीटिंग चुंबकीय और गैर-चुंबकीय दोनों भागों के साथ होता है, और इसे अक्सर "जूल प्रभाव" के रूप में संदर्भित किया जाता है, जौल के पहले कानून का जिक्र करते हुए - एक वैज्ञानिक सूत्र एक कंडक्टर के माध्यम से पारित विद्युत प्रवाह द्वारा उत्पादित गर्मी के बीच संबंध व्यक्त करता है।
दूसरे, हिस्टैरिसीस के माध्यम से चुंबकीय भागों के भीतर अतिरिक्त गर्मी उत्पन्न होती है - आंतरिक घर्षण जो तब उत्पन्न होता है जब चुंबकीय भाग प्रारंभ करनेवाला से गुजरते हैं।चुंबकीय सामग्री स्वाभाविक रूप से प्रारंभ करनेवाला के भीतर तेजी से बदलते चुंबकीय क्षेत्रों के लिए विद्युत प्रतिरोध प्रदान करती है।यह प्रतिरोध आंतरिक घर्षण पैदा करता है जो बदले में गर्मी पैदा करता है।
सामग्री को गर्म करने की प्रक्रिया में, प्रारंभ करनेवाला और भाग के बीच कोई संपर्क नहीं होता है, और न ही कोई दहन गैसें होती हैं।गरम की जाने वाली सामग्री को बिजली की आपूर्ति से पृथक सेटिंग में स्थित किया जा सकता है;एक तरल में डूबा हुआ, अलग-थलग पदार्थों से ढका हुआ, गैसीय वातावरण में या यहाँ तक कि एक निर्वात में।
प्रेरण हीटर बिजली की आवश्यकता:
|
इंडक्शन हीटर पावर की आवश्यकता निम्नलिखित कारकों पर निर्भर करती है:
|
| » |
वर्कपीस का द्रव्यमान
|
» |
वर्कपीस के भौतिक गुण |
| » |
आपको आवश्यक तापमान वृद्धि
|
» |
ताप समय की आवश्यकता है |
| » |
कुंडल डिजाइन की प्रभावशीलता
|
» |
व्यापक पूर्ण लोड डिजाइन |
| » |
हीटिंग प्रक्रिया के दौरान कोई भी गर्मी का नुकसान
|
इंडक्शन हीटर के तकनीकी पैरामीटर:
| नमूना |
GYMD-750KW |
| काम शक्ति |
340V-430V |
| अधिकतम इनपुट करंट |
1125ए |
| अधिकतम उत्पादन शक्ति |
750 किलोवाट |
| उतार-चढ़ाव की आवृत्ति |
1-5KHz |
| ठंडा पानी की प्रवाह दर |
0.15-0.3एमपीए 25एल/मिनट |
| पानी का तापमान संरक्षण बिंदु |
40सी |
| उत्पाद का आकार |
1750x1650x1800 मिमी |
| शुद्ध वजन |
820 किग्रा |
तेल और गैस उद्योग में आवेदन:
तेल और प्राकृतिक गैस आपूर्तिकर्ता कई अलग-अलग उत्पादन प्रक्रियाओं के लिए इंडक्शन हीटिंग उपकरण पर भरोसा करते हैं:
- रॉक ड्रिलिंग टूल्स की सोल्डरिंग
- बोतलों और सिलेंडरों के लिए पाइप बनाना समाप्त होता है
- सकर रॉड्स के सिरों को गर्म करना
- पाइप बनाने के लिए पहले से गरम करें
प्रेरण ताप के लाभ:
अभिनव प्रेरण ताप प्रौद्योगिकी तेल और गैस उद्योग के लिए कई फायदे प्रदान करती है:
- ऊर्जा की बचत: इसमें एकसमान हीटिंग जैसी विशेषताएं हैं (यह वर्कपीस के प्रत्येक भाग द्वारा आवश्यक उचित तापमान सुनिश्चित करने के लिए इंडक्शन कॉइल की रिक्ति को समायोजित करने के लिए लागू है), तेजी से वार्मिंग और सीमित ऑक्सी क्षितिज, और एनीलिंग के बाद किसी भी कचरे से बचाव कर सकता है।
- कम प्रसंस्करण समय:इसे पानी और बिजली की आपूर्ति उपलब्ध होने की शर्त पर हीटिंग ऑपरेशन करने के लिए शुरू किया जा सकता है।हीटिंग की न्यूनतम दर 1 सेकंड से कम है (समायोजन और नियंत्रण के लिए हीटिंग की दर उपलब्ध है)
- तापमान नियंत्रण:यह पूर्व निर्धारित ताप समय के अनुसार काम के टुकड़ों को गर्म करने के लिए तापमान को नियंत्रित करने के लिए लागू होता है, और इस तरह एक निश्चित तकनीकी बिंदु पर ताप तापमान को नियंत्रित करता है।
- नियंत्रण और स्थानीय हीटिंग
- विधानसभा लाइनों में एकीकरण की संभावना
- कोई शारीरिक संपर्क नहीं:प्रेरण के साथ, गर्म किया जाने वाला हिस्सा कभी भी लौ या अन्य ताप तत्व के सीधे संपर्क में नहीं आता है;विद्युत प्रवाह को बदलकर भाग के भीतर ही गर्मी को प्रेरित किया जाता है।
- बेहतर कामकाजी माहौल: इंडक्शन हीटिंग सिस्टम पारंपरिक जीवाश्म ईंधन को नहीं जलाते हैं;प्रेरण एक स्वच्छ, गैर-प्रदूषणकारी प्रक्रिया है जो पर्यावरण की रक्षा में मदद करेगी।एक प्रेरण प्रणाली धुएं, अपशिष्ट गर्मी, हानिकारक उत्सर्जन और तेज शोर को समाप्त करके आपके कर्मचारियों के लिए काम करने की स्थिति में सुधार करती है।ऑपरेटर को खतरे में डालने या प्रक्रिया को अस्पष्ट करने के लिए खुली लौ के साथ ताप सुरक्षित और कुशल है।गैर-प्रवाहकीय सामग्री प्रभावित नहीं होती है और बिना किसी नुकसान के हीटिंग ज़ोन के करीब निकटता में स्थित हो सकती है।
