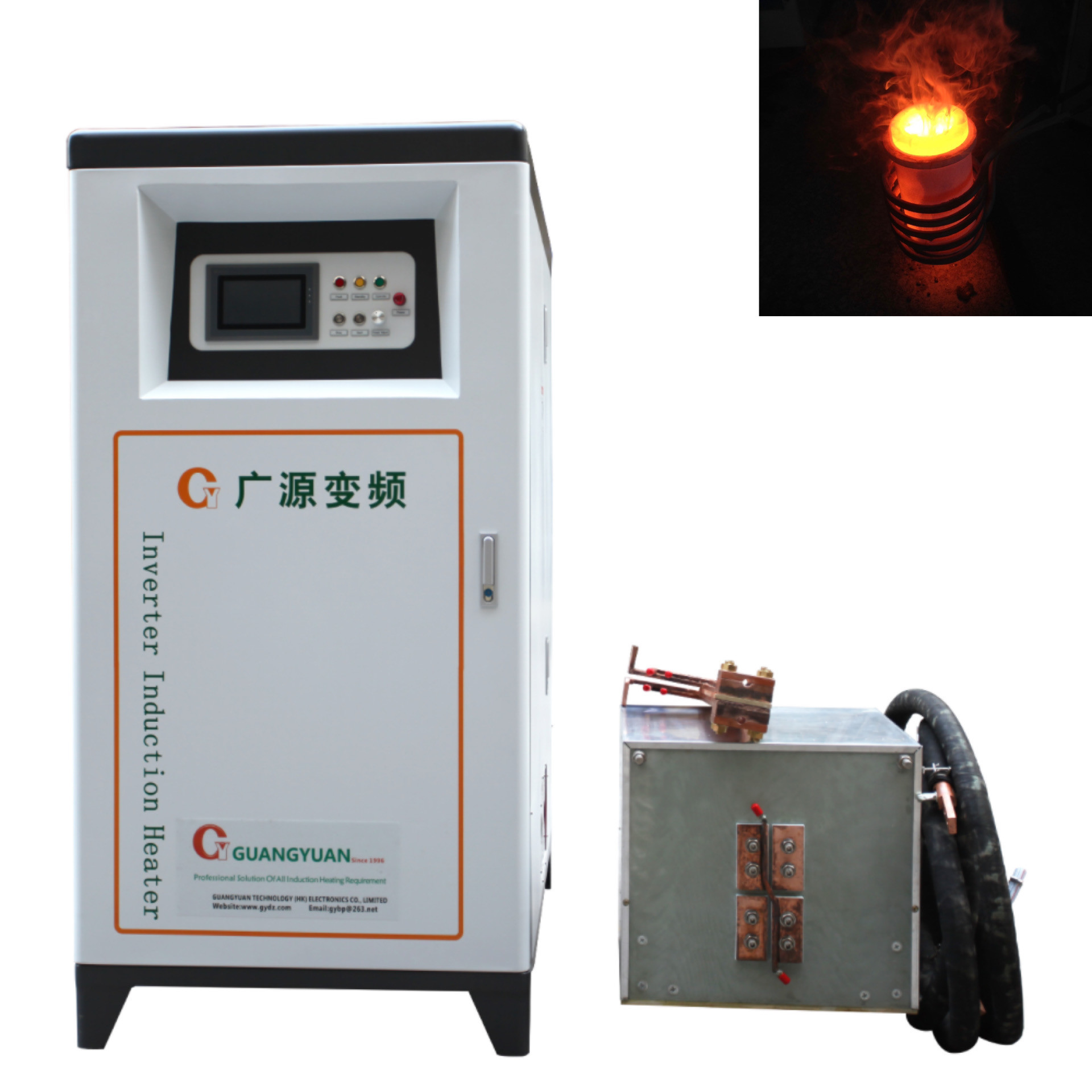

डीएसपी टच स्क्रीन के साथ 250 किलोवाट आईजीबीटी सिस्टम औद्योगिक इंडक्शन हीटिंग मशीन
प्रेरण हीटिंग मशीन:
इंडक्शन हीटिंग मशीन एक उपकरण है जो धातुओं जैसे विद्युत प्रवाहकीय सामग्री को गर्म करने के लिए विद्युत चुम्बकीय प्रेरण का उपयोग करता है।एक इंडक्शन हीटिंग मशीन में एक इंडक्शन कॉइल, एक बिजली की आपूर्ति और एक वर्कपीस होता है।इंडक्शन कॉइल एक वैकल्पिक चुंबकीय क्षेत्र उत्पन्न करता है जो वर्कपीस में एड़ी धाराओं को प्रेरित करता है।भंवर धाराएँ प्रतिरोधक ताप का कारण बनती हैं और वर्कपीस का तापमान बढ़ाती हैं।इंडक्शन हीटिंग मशीनों का उपयोग विभिन्न अनुप्रयोगों जैसे कि सख्त करना, एनीलिंग, शमन, सिकुड़न फिटिंग, ब्रेजिंग, सोल्डरिंग, पिघलना, फोर्जिंग और वेल्डिंग के लिए किया जा सकता है।
बिजली की आवश्यकताएं:
आपके वर्कपीस को गर्म करने के लिए आवश्यक शक्ति इस पर निर्भर करती है:
आपके वर्कपीस को गर्म करने के लिए आवश्यक शक्ति निर्धारित करने के बाद हम कॉइल युग्मन दक्षता को ध्यान में रखते हुए सही इंडक्शन हीटिंग उपकरण का चयन कर सकते हैं।
डीएसपी टच स्क्रीन के साथ 250 किलोवाट आईजीबीटी सिस्टम औद्योगिक इंडक्शन हीटिंग मशीन के पैरामीटर
| नमूना | GYD-250AB (तीन चरण) |
| कार्य शक्ति | 340V-430V |
| अधिकतम इनपुट करंट | 375ए |
| बिजली उत्पादन | 250 किलोवाट |
| उतार-चढ़ाव वाली आवृत्ति | 30-80KHZ |
| ठंडा पानी की प्रवाह दर | 0.08-0.16एमपीए 12एल/मिनट |
| जल तापमान संरक्षण बिंदु | 50सी |
| उत्पाद का आकार | मुख्य: 1090*650*1610MM |
| ट्रांसफार्मर: 1070*480*850MM | |
| शुद्ध वजन | मुख्य: 258 किग्रा |
| ट्रांसफार्मर: 178 किग्रा |
डीएसपी इंडक्शन हीटिंग मशीन के लाभ:
1. छोटा आकार, हल्का वजन, कोई उच्च दबाव वाला उपकरण नहीं, छोटा पदचिह्न और चलने योग्य संचालन;
2. कम बिजली की खपत और ठंडे पानी की बचत;
3. तेज़ ताप और कम ऑक्साइड परत;
4. बिजली के आकार के अनुसार, आवृत्ति बैंड को विभिन्न मॉडलों में विभाजित किया जाता है, संतोषजनक प्रदर्शन मूल्य अनुपात प्राप्त करने के लिए, ग्राहकों को प्रक्रिया आवश्यकताओं के अनुसार चुना जा सकता है;
5. इंस्टॉलेशन सरल और संचालित करने में आसान है, उपयोगकर्ता को पूरी ऑपरेशन प्रक्रिया सीखने के लिए केवल 10 मिनट का समय चाहिए;
6. दोष का पता लगाने और सुरक्षा सुविधाएँ पूर्ण:
परफेक्ट फॉल्ट डिटेक्शन और प्रोटेक्शन सर्किट वास्तविक समय में पानी की कमी, ओवरहीटिंग, ओवरवॉल्टेज, ओवरकरंट और दोषों की कमी की निगरानी करता है और तुरंत प्रतिक्रिया देता है।गलती का कारण सही समय पर डिस्प्ले स्क्रीन पर प्रदर्शित होता है, और संकेतक प्रकाश सिंक्रनाइज़ होता है;इसके अलावा, इसे आउटपुट पोर्ट द्वारा भी आउटपुट किया जा सकता है।बाहरी सिस्टम समन्वय कार्य के लिए रिले सिग्नल।
7. गुंजयमान आवृत्ति स्वचालित ट्रैकिंग प्रणाली:
यह एनालॉग सिस्टम फ़्रीक्वेंसी ट्रैकिंग की कमियों को पूरी तरह से हल करता है और आईजीबीटी अनुनाद प्रणाली की स्थिरता सुनिश्चित करता है;यह पावर ग्रिड में उतार-चढ़ाव होने पर भी आउटपुट करंट या पावर को अपरिवर्तित रख सकता है, और यह सुनिश्चित करता है कि IGBT हमेशा किसी भी कार्यशील स्थिति में शून्य करंट स्विच (ZCS) पर काम करता है।राज्य में, आईजीबीटी सबसे अच्छी कार्यशील स्थिति में है, बिजली की खपत सबसे कम है, और पूरी मशीन सबसे कुशल है;
8. अनुकूल मानव-मशीन इंटरफ़ेस:
मानव-कंप्यूटर इंटरैक्शन को विभिन्न तरीकों से चुना जा सकता है, एलईडी संकेतक या डिजिटल ट्यूब डिस्प्ले, टच स्क्रीन डिस्प्ले और नियंत्रण, टेक्स्ट स्क्रीन डिस्प्ले, ग्राहक आवश्यकतानुसार चुन सकते हैं;फ़ंक्शन प्राप्ति और संचालन सेटिंग्स से, पारंपरिक मैकेनिकल बटन पैनल पूरी तरह से कवर किया गया है।संचालन और रखरखाव को आसान, अधिक सहज और अधिक सुविधाजनक बनाएं;
9, हार्डवेयर अलगाव इंटरफ़ेस:
यह बाजार में मौजूदा पीएलसी के साथ संगत है, जो ग्राहकों के लिए मौजूदा पीएलसी प्रणालियों के कार्यात्मक परिवर्तन और स्वचालन प्रणालियों के आगे विस्तार के लिए फायदेमंद है।
10. दूरस्थ संचार इंटरफ़ेस:
RS-23Z/RS-485/CAN संचार इंटरफ़ेस के साथ, यह मल्टी-मशीन नेटवर्क निगरानी और नियंत्रण का एहसास कर सकता है।डिफ़ॉल्ट RS485 सामान्य MODBVS संचार प्रोटोकॉल को अपनाता है;4-20MA या 0-10V इंटरफ़ेस बाहरी सिस्टम के साथ बंद-लूप नियंत्रण का समर्थन कर सकता है, जैसे तापमान बंद लूप नियंत्रण प्रणाली।
11, शून्य पावर स्टार्ट: स्टार्ट और स्टैंडबाय का शून्य वोल्टेज आउटपुट, झूठे लोड समर्थन की कोई आवश्यकता नहीं।
12, कार्य मोड: आप निरंतर वर्तमान या निरंतर शक्ति चुन सकते हैं, आप निरंतर वोल्टेज स्रोत आउटपुट भी कर सकते हैं।
13. डिवाइस एक विशिष्ट लाल आपातकालीन स्टॉप बटन से सुसज्जित है।जब कोई आपातकालीन स्थिति आती है, तो आप तुरंत इस बटन को दबा सकते हैं।
उपकरण का काम रोकें और सुरक्षा उपायों को प्राप्त करने के लिए इसका उपयोग करें।
14. उपकरण के आंतरिक घटकों को यथोचित रूप से बिछाया गया है, और नियंत्रण सर्किट में मजबूत बिजली के हस्तक्षेप से बचने और नियंत्रण परिशुद्धता में सुधार करने के लिए मुख्य नियंत्रण सर्किट बोर्ड को कमजोर वर्तमान पक्ष पर रखा गया है;
औद्योगिक प्रेरण हीटिंग मशीन के अनुप्रयोग:
इंडक्शन हीटिंग मशीन अनुप्रयोग विभिन्न प्रक्रियाएं हैं जिनमें विद्युत चुम्बकीय प्रेरण द्वारा विद्युत प्रवाहकीय सामग्री जैसे धातु या अर्धचालक को गर्म करना शामिल है।इंडक्शन हीटिंग का उपयोग विभिन्न उद्देश्यों के लिए किया जा सकता है जैसे:
सतह का सख्त होना:यह एक ऐसी प्रक्रिया है जिसमें धातु के हिस्से को इंडक्शन कॉइल से गर्म करके और बुझाकर उसकी सतह पर एक पतली कठोर परत बनाई जाती है।यह इसके मूल गुणों को प्रभावित किए बिना हिस्से की पहनने के प्रतिरोध और थकान शक्ति में सुधार करता है।
पिघलना:यह एक ऐसी प्रक्रिया है जहां किसी धातु या मिश्र धातु को इंडक्शन कॉइल द्वारा उसके पिघलने बिंदु तक गर्म किया जाता है और फिर एक सांचे या क्रूसिबल में डाला जाता है।इसका उपयोग विभिन्न आकृतियों और आकारों की कास्टिंग, सिल्लियां, बिलेट्स या बार बनाने के लिए किया जा सकता है।
एनीलिंग:यह एक ऐसी प्रक्रिया है जहां धातु के हिस्से को एक विशिष्ट तापमान तक गर्म किया जाता है और फिर उसकी कठोरता को कम करने और उसकी लचीलापन बढ़ाने के लिए एक इंडक्शन कॉइल के साथ धीरे-धीरे ठंडा किया जाता है।इसका उपयोग आंतरिक तनाव को दूर करने, मशीनीकरण में सुधार करने, विद्युत चालकता बढ़ाने या भाग के चुंबकीय गुणों को संशोधित करने के लिए किया जा सकता है।
टांकना और सोल्डरिंग:ये ऐसी प्रक्रियाएं हैं जहां दो या दो से अधिक धातु भागों को एक भराव धातु द्वारा एक साथ जोड़ा जाता है जिसका पिघलने बिंदु आधार धातुओं की तुलना में कम होता है और इसे एक इंडक्शन कॉइल के साथ गर्म करके पिघलाया जाता है।इसका उपयोग पाइप, ट्यूब, तार, विद्युत घटकों और अन्य असेंबलियों में मजबूत और रिसाव-रोधी जोड़ बनाने के लिए किया जा सकता है।
फोर्जिंग और वेल्डिंग:ये ऐसी प्रक्रियाएं हैं जहां एक धातु के हिस्से को इंडक्शन कॉइल द्वारा प्लास्टिक अवस्था में गर्म किया जाता है और फिर दबाव डालकर या हथौड़े से मारकर दूसरे हिस्से के साथ विकृत या जोड़ दिया जाता है।इसका उपयोग विभिन्न आकारों और ज्यामिति के धातु भागों को आकार देने, मोड़ने, जोड़ने या मरम्मत करने के लिए किया जा सकता है।
