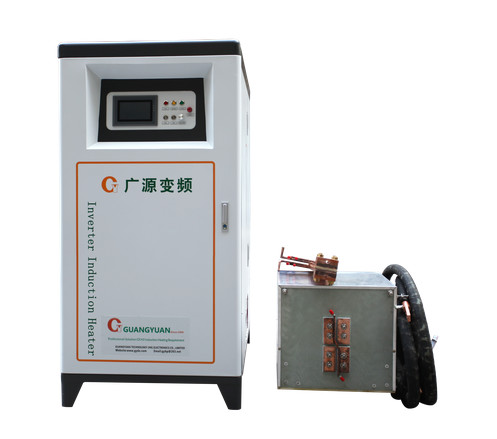

हार्डनिंग के लिए डीएसपी डिजिटल कंट्रोल मीडियम फ्रीक्वेंसी इंडक्शन हार्डनिंग मशीन
इंडक्शन हीटिंग क्या है:
इंडक्शन हीटिंग, एक लागू ऊर्जा प्रक्रिया, एक चयनात्मक, गैर-संपर्क हीटिंग विधि है जिसे दुकान के फर्श पर और साथ ही एक सुरक्षात्मक वातावरण में या वैक्यूम भट्टी में हवा में किया जा सकता है।इंडक्शन हीटिंग में एक विद्युत प्रवाहकीय सामग्री जैसे स्टील (वर्कपीस), एक इंडक्शन पावर स्रोत, एक इंडक्शन कॉइल असेंबली (आमतौर पर कॉपर) और बुझाने की क्षमता शामिल होती है।
इंडक्शन हीटिंग के लिए एक शक्ति स्रोत की आवश्यकता होती है।एक कॉइल असेंबली पावर स्रोत से जुड़ी होती है, और वर्कपीस को कॉइल के अंदर रखा जाता है।शक्ति स्रोत से करंट कॉइल के माध्यम से प्रवाहित होता है, जिससे बल की अदृश्य रेखाएँ बनती हैं जो कॉइल से निकलती हैं।बल की ये रेखाएँप्रेरितवर्कपीस में एड़ी धाराएं, जिसके परिणामस्वरूप गर्मी होती है।वांछित परिणाम के आधार पर, शमन से पहले भागों को तापमान की एक विस्तृत श्रृंखला में गर्म किया जा सकता है।
मोटर वाहन उद्योग में विशेष रूप से उपयोग किए जाने वाले इंडक्शन हीटिंग के कई महत्वपूर्ण लाभ हैं।लंबी प्रक्रिया समय और उच्च सतह के तापमान की आवश्यकता नहीं होती है, क्योंकि वर्कपीस के भीतर ही गर्मी उत्पन्न होती है, विकिरण या संवहन द्वारा स्थानांतरित नहीं होती है।उच्च मात्रा वाले भागों के साथ काम करने वाले हीट ट्रीटर्स के लिए इंडक्शन हीटिंग का त्वरित प्रसंस्करण समय एक महत्वपूर्ण लाभ है।
के प्रमेयकर्तासख्त करने के लिए 500 किलोवाट औद्योगिक मध्यम आवृत्ति प्रेरण ताप मशीन:
| नमूना | GYMD-500KW |
| काम शक्ति | 340V-430V |
| अधिकतम इनपुट करंट | 750ए |
| अधिकतम उत्पादन शक्ति | 500 किलोवाट |
| उतार-चढ़ाव की आवृत्ति | 1-10 किलोहर्ट्ज |
| ठंडा पानी की प्रवाह दर | 0.15-0.3एमपीए 25एल/मिनट |
| पानी का तापमान संरक्षण बिंदु | 40सी |
| उत्पाद का आकार | 1750x850x1800 मिमी |
| शुद्ध वजन | 620 किग्रा |
मुख्य भाग परिचय:
डीएसपी डिजिटल कंट्रोल इंडक्शन हीटिंग मशीन के लाभ:
1. छोटे आकार, हल्के वजन, कोई उच्च दबाव उपकरण, छोटे पदचिह्न और जंगम संचालन;
2. कम बिजली की खपत और ठंडा पानी की बचत;
3. तेज ताप और कम ऑक्साइड परत;
4. शक्ति के आकार के अनुसार, आवृत्ति बैंड को विभिन्न मॉडलों में विभाजित किया जाता है, संतोषजनक प्रदर्शन मूल्य अनुपात प्राप्त करने के लिए ग्राहकों को प्रक्रिया आवश्यकताओं के अनुसार चुना जा सकता है;
5. स्थापना सरल है, ऑपरेशन सुविधाजनक है, पूरी ऑपरेशन प्रक्रिया को सीखने के लिए उपयोगकर्ता को केवल दस मिनट लेने की जरूरत है;
6. दोष का पता लगाने और सुरक्षा कार्य पूर्ण हैं: सही फॉल्ट डिटेक्शन और प्रोटेक्शन सर्किट पानी की कमी, ओवरहीटिंग, ओवर-वोल्टेज, ओवर-करंट और वास्तविक समय में दोषों की कमी की निगरानी करता है और जल्दी से प्रतिक्रिया करता है।दोष के कारण वास्तविक समय में प्रदर्शन पर प्रदर्शित होते हैं और संकेतक प्रकाश के साथ सिंक्रनाइज़ होते हैं।इसके अलावा, यह आउटपुट पोर्ट द्वारा भी आउटपुट हो सकता है।बाहरी सिस्टम समन्वय कार्य के लिए रिले सिग्नल।
7. गुंजयमान आवृत्ति स्वचालित ट्रैकिंग प्रणाली: यह एनालॉग सिस्टम फ़्रीक्वेंसी ट्रैकिंग की कमियों को पूरी तरह से हल करता है और IGBT गुंजयमान प्रणाली की स्थिरता सुनिश्चित करता है;पावर ग्रिड में उतार-चढ़ाव होने पर भी यह आउटपुट करंट या पावर को अपरिवर्तित रख सकता है, और यह सुनिश्चित करता है कि IGBT हमेशा किसी भी काम करने की स्थिति में शून्य करंट स्विच (ZCS) पर काम करे।राज्य में, आईजीबीटी सबसे अच्छी कामकाजी स्थिति में है, बिजली की खपत सबसे छोटी है, और पूरी मशीन सबसे कुशल है;
8. दोस्ताना मैन-मशीन इंटरफ़ेस: मानव-कंप्यूटर इंटरैक्शन को विभिन्न तरीकों से चुना जा सकता है, एलईडी संकेतक या डिजिटल ट्यूब डिस्प्ले, टच स्क्रीन डिस्प्ले और नियंत्रण, टेक्स्ट स्क्रीन डिस्प्ले, ग्राहक आवश्यकतानुसार चुन सकते हैं;फ़ंक्शन प्राप्ति और संचालन सेटिंग्स से, पारंपरिक मैकेनिकल बटन पैनल पूरी तरह से कवर किया गया है।संचालन और रखरखाव को आसान, अधिक सहज और अधिक सुविधाजनक बनाएं;
9. हार्डवेयर अलगाव इंटरफ़ेस:यह बाजार में मौजूदा पीएलसी के साथ संगत है, जो मौजूदा पीएलसी सिस्टम के ग्राहकों के कार्यात्मक परिवर्तन और ऑटोमेशन सिस्टम के आगे विस्तार के लिए फायदेमंद है।
10. दूरस्थ संचार इंटरफ़ेस:RS-232/RS-485/CAN संचार इंटरफेस के साथ, यह मल्टी-मशीन नेटवर्क निगरानी और नियंत्रण का एहसास कर सकता है।डिफ़ॉल्ट RS485 सामान्य MODBVS संचार प्रोटोकॉल को अपनाता है;4-20MA या 0-10V इंटरफ़ेस बाहरी सिस्टम के साथ बंद-लूप नियंत्रण का समर्थन कर सकता है, जैसे तापमान बंद लूप नियंत्रण प्रणाली।
11. जीरो पावर स्टार्ट:प्रारंभ और स्टैंडबाय का शून्य वोल्टेज आउटपुट, झूठे लोड समर्थन की कोई आवश्यकता नहीं है।
12. वर्किंग मोड:आप निरंतर वर्तमान, या निरंतर शक्ति चुन सकते हैं, आप निरंतर वोल्टेज स्रोत आउटपुट भी कर सकते हैं।
13. डिवाइस एक हड़ताली लाल आपातकालीन स्टॉप बटन से लैस है:जब कोई आपात स्थिति आती है, तो आप इस बटन को तुरंत दबा सकते हैं।
उपकरण के काम को रोकें और सुरक्षा उपायों को प्राप्त करने के लिए इसका इस्तेमाल करें।
14. उपकरण के आंतरिक घटकों को यथोचित रूप से रखा गया है, और नियंत्रण सर्किट में मजबूत बिजली के हस्तक्षेप से बचने और नियंत्रण परिशुद्धता में सुधार करने के लिए मुख्य नियंत्रण सर्किट बोर्ड को कमजोर वर्तमान पक्ष पर रखा गया है;
15, इलेक्ट्रोमैग्नेटिक इंडक्शन हीटिंग पावर सप्लाई में रिमोट कंट्रोल फंक्शन होना चाहिए, और डिजिटल सर्किट कंट्रोल का उपयोग करना चाहिए, पावर एडजस्टमेंट को 0.1% लेवल या 0. 01% लेवल आउटपुट स्टेबिलिटी 0. 3% या 0.3% तक पहुंच सकता है। 0. 025%;इसी समय, डिजिटल पीआईडी तापमान नियंत्रण मॉड्यूल को लक्षित तापमान ((तापमान माप विधि अवरक्त तापमान माप या थर्मोकूपल तापमान माप है) को प्रीसेट करने के लिए कॉन्फ़िगर किया जा सकता है, स्वचालित रूप से हीटिंग के दौरान बिजली समायोजन को पूरा करता है, और तापमान को नियंत्रित करता है। परिशुद्धता + 1 ℃ है।
GuangYuan श्रृंखला नई डीएसपी श्रृंखला मध्यम आवृत्ति, सुपर-ऑडियो आवृत्ति, उच्च आवृत्ति और अल्ट्राहाई आवृत्ति प्रेरण हीटिंग उपकरण सभी डिजिटल उच्च दक्षता और सटीक नियंत्रण प्रौद्योगिकी के साथ डीएसपी + एफपीजीए संरचना को गोद लेती है, जो स्वचालित रूप से गुंजयमान आवृत्ति को ट्रैक कर सकती है और यह सुनिश्चित कर सकती है कि आईजीबीटी है हमेशा किसी भी स्थिति में।ZCS या ZVS सॉफ्ट-स्विचिंग स्टेट है, जो IGBT वर्किंग स्टेट को इष्टतम बनाता है, इसकी अपनी बिजली की खपत कम होती है, और पूरी मशीन अधिक कुशल होती है।यह एनालॉग सर्किट की कमियों को पूरी तरह से हल करता है और पूरे सिस्टम की स्थिरता सुनिश्चित करता है।बाहरी इंटरफ़ेस और सरल मानव-मशीन इंटरफ़ेस उपकरण और उत्पादन लाइन के बीच संबंध को और अधिक सुविधाजनक बनाते हैं।
प्रेरण ताप प्रौद्योगिकी के लिए आवेदन:
ऑटो उद्योग के जोरदार विकास ने ऑटो पार्ट्स उद्योग में अभूतपूर्व विकास के अवसर लाए हैं।प्रेरण हीटिंग प्रौद्योगिकीऑटोमोबाइल निर्माण के क्षेत्र में भी अधिक से अधिक व्यापक रूप से उपयोग किया जा रहा है।
गलाने के संदर्भ में, ढलाई एक धातु प्रसंस्करण विधि है जिसे आकार देना आसान है।कास्टिंग विधि का उपयोग ऑटोमोबाइल पर विभिन्न आकारों और जटिल आकृतियों के भागों को बनाने के लिए किया जा सकता है।यह कहा जा सकता है कि ऑटोमोबाइल उद्योग के विकास में सबसे अच्छा उपयोग किया जाता है।लगभग सभी कास्टिंग प्रक्रियाएं ऑटोमोबाइल उद्योग में अपना सर्वश्रेष्ठ प्रदर्शन कर सकती हैं।
देश और विदेश में फाउंड्री ऑटो पार्ट्स के उत्पादन में उपयोग की जाने वाली मुख्य गलाने की प्रक्रिया कपोला स्मेल्टिंग प्रक्रिया, इंटरमीडिएट फ्रीक्वेंसी इंडक्शन इलेक्ट्रिक फर्नेस स्मेल्टिंग प्रोसेस और कपोला-मीडियम फ्रीक्वेंसी इंडक्शन इलेक्ट्रिक फर्नेस डुअल स्मेल्टिंग प्रोसेस है।फाउंड्री उद्योग में अपने तकनीकी लाभों के कारण इंडक्शन मेल्टिंग भट्टियां भी बढ़ रही हैं।
हीटिंग के संदर्भ में, आंकड़ों के अनुसार, पूर्व सोवियत संघ में, ऑटोमोबाइल उद्योग में इंडक्शन हीट-ट्रीटेड पार्ट्स में हीट-ट्रीटेड पार्ट्स का 40% से 45% हिस्सा था।इंडक्शन हीटिंग तकनीक का अनुप्रयोग और विकास आज स्वयं स्पष्ट है।
GY इंडक्शन 27 साल से इंडक्शन हीटिंग मशीन के निर्माण में लगा हुआ है।वर्तमान में, वर्तमान में पूरी दुनिया में 10,000 से अधिक GY इंडक्शन हीटिंग मशीनें काम कर रही हैं।GY इंडक्शन हीटिंग मशीन का व्यापक रूप से मैकेनिकल फोर्जिंग हीटिंग प्रोसेसिंग, इंडस्ट्रियल हीट ट्रीटमेंट मैन्युफैक्चरिंग, टूल इंडक्शन ब्रेजिंग मैन्युफैक्चरिंग और अन्य क्षेत्रों में उपयोग किया जाता है।इंडक्शन तकनीकी अद्यतन और ग्राहकों की जरूरतों के सिद्धांतों के आधार पर, GY इंडक्शन हीटिंग हमेशा GY इंडक्शन हीटिंग की अपनी विशेषताओं और इंडक्शन हीटिंग उद्योग में स्वतंत्र कोर तकनीकों के साथ औद्योगिक इंडक्शन हीटिंग मशीनों का उत्पादन करने का प्रयास कर रहा है।पीढ़ी से पीढ़ी तक इंडक्शन हीटिंग उपकरण के उन्नयन के साथ-साथ इंडक्शन हीटिंग औद्योगिक अनुप्रयोगों में हमारे समृद्ध अनुभव के साथ, हम पूरी दुनिया में उच्च गुणवत्ता वाली औद्योगिक इंडक्शन हीटिंग मशीनों के साथ अंतिम ग्राहकों की सेवा करते हैं।हमारे मूल्य नींव के रूप में "ग्राहकों के साथ जीत-जीत" लेना, हमारे पूर्ण आर एंड डी डिजाइन, परियोजना समाधान, उत्पादन टीम और बिक्री के बाद के समर्थन के साथ जीवाई इंडक्शन हीटिंग, आपके साथ सहयोग करने की उम्मीद कर रहे हैं।
